嵌入式固件工程师
设计USB设备固件时，需要快速回顾USB通信协议和传输模式细节。
About

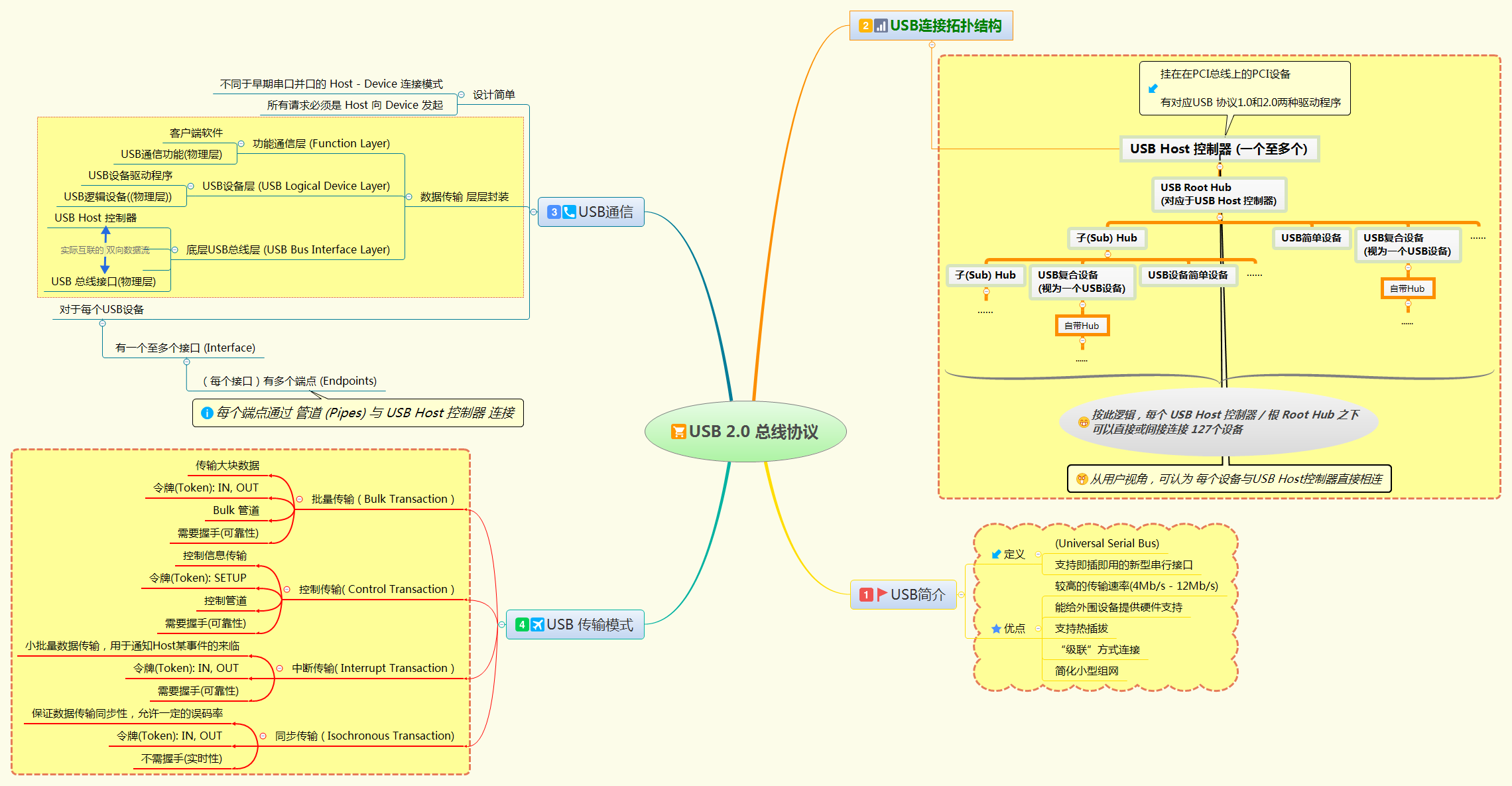

USB 2.0 总线协议模板详细梳理了USB 2.0规范的核心知识体系，涵盖USB通信机制、四种传输模式、协议简介及连接拓扑结构，共66个节点。模板从USB通信的"设计简单"原则入手，强调所有请求必须由Host发起，并深入解析"数据传输层层封装"的三层架构：功能通信层、USB设备层和底层USB总线层。在USB传输模式中，详细对比了批量传输、控制传输、中断传输和同步传输的特点与令牌类型。USB简介部分定义了通用串行总线（Universal Serial Bus）及其即插即用优势，而USB连接拓扑结构则展示了从USB Host控制器到Root Hub、子Hub及最多127个设备的层级关系。该USB 2.0总线协议模板是嵌入式开发者和硬件工程师快速查阅协议细节的实用参考。
Terms and ConditionsWhen to use this template
硬件调试工程师
调试USB通信故障时，需要排查Host-Device握手流程和端点配置。
电子工程学生或求职者
学习USB协议课程或准备面试时，需要系统梳理USB 2.0知识体系。
How to use this template
Step 1
导入并打开思维导图
在Xmind桌面版或网页版中打开该.xmind文件。
Step 2
梳理核心知识架构
浏览中心主题"USB 2.0 总线协议"，展开四个主要分支：USB通信、USB传输模式、USB简介、USB连接拓扑结构。
Step 3
深入查阅技术细节
点击各节点查看详细内容，如"批量传输"下的令牌类型和握手要求。
Step 4
标注重点并导出成果
根据学习或工作需求，可添加笔记、标记重点或导出为PDF/图片格式。
Step 5
自定义编辑与内容补充
如需修改，可直接编辑节点文字，或添加子节点补充自定义内容。
Frequently asked questions
模板涵盖USB通信机制、四种传输模式（批量、控制、中断、同步）、USB简介（定义、优点）以及USB连接拓扑结构，共66个节点，适合快速学习USB 2.0协议。
批量传输用于大块数据，需握手；控制传输用于控制信息，使用SETUP令牌；中断传输用于小批量事件通知；同步传输保证实时性，允许误码，不需握手。
所有请求必须由Host向Device发起，数据层层封装，经过功能通信层、USB设备层和底层USB总线层，每个设备有多个接口和端点。
每个USB Host控制器或根Root Hub下可以直接或间接连接最多127个设备，包括简单设备和复合设备。
适合嵌入式开发工程师、硬件工程师、学生以及任何需要理解USB 2.0协议细节的学习者，可作为协议速查和复习资料。
